IR-94BZA
1点よりご購入可能です
《主な用途》
AGV・AMR、宅配ロボット、電動車椅子
製品の特長
● コンパクト＆高トルク
小型・軽量と高トルクを両立した薄型モータ設計により、筐体内の設計自由度の向上に貢献
● 省エネ
最高90％のエネルギー変換効率を実現し、お客様製品の電費効率向上に貢献
● 精密な制御
角度分解能15bit相当のレゾルバセンサにより、ゼロ回転から速度制御が可能で、高い停止精度と低速域における滑らかな駆動を実現
● 優れた耐環境性
IPX4相当の防水性能に加えて、独自の磁気回路設計及び製造技術により、熱、油、埃、振動に強いセンサを実現し、過酷な環境下での使用にも対応
性能表
| 瞬時最大出力 | 710W（最大10秒） |
| 瞬時最大トルク | 2.0Nm（最大10秒） |
| 定格電圧 | 48V |
| 定格出力 | 355W |
| 定格トルク | 1.0Nm |
| 定格回転数 | 3,400r/min |
| 使用電圧 | 17-60V |
| サイズ | 85.0mm × 85.0mm × 65.5mm |
| 重量 | 1.1kg |
| 絶縁耐圧 |
AC 500V 1分間（端子-ケース間） |
| 絶縁抵抗 | 10MΩ以上（DC 500V） |
| 防水性能 | IPX4 （軸貫通部は除く。専用の防水コネクタを使用してください） |
| 角度センサ | 電流検出型レゾルバ |
| コントローラ |
DR-40FC1-R111A DR-40FC3-R111A |
※各種延長・接続ケーブルについてはこちらからご確認いただけます

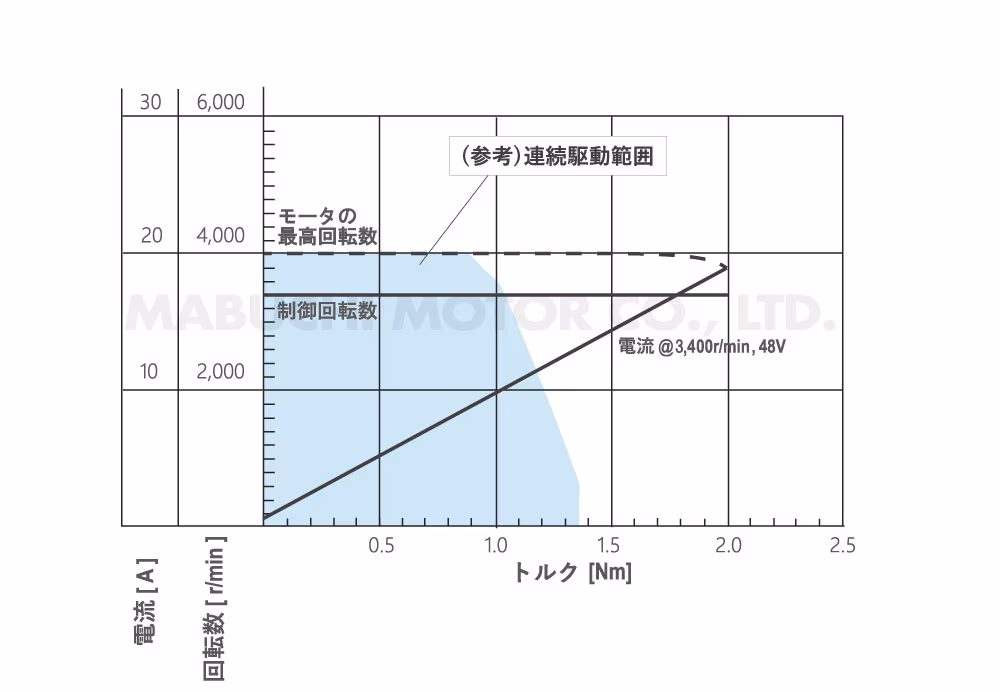

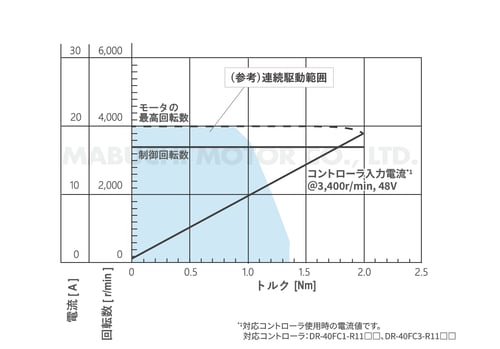

性能線図
外観図
製品資料ダウンロード
※本製品の「CE適合宣言書」は現在準備中です
