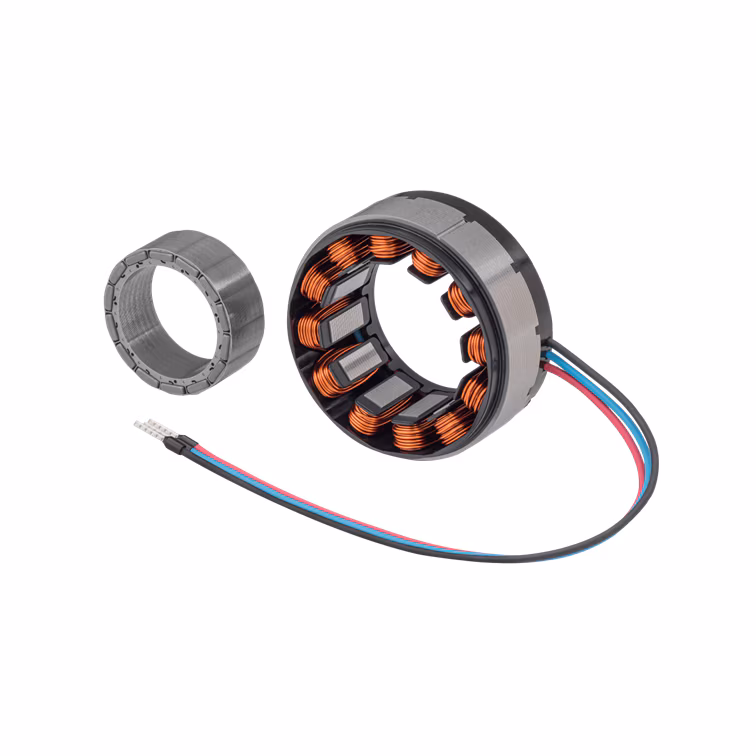

IA-B4BZA
IB-B4BZA
1点よりご購入可能です
《主な用途》
協調ロボット
製品の特長
● 幅広い用途に対応
フレームレス構造により、お客様の製品の形状・構造・サイズなどに合わせて自由度の高い設計ができ、幅広い用途で活用可能
● 小型・軽量化に貢献
そのままビルトイン可能な設計により、お客様の製品のより一層の小型・軽量化に貢献
● 省エネ
長時間使用時でもエネルギーロスが少ない高効率磁気回路設計により、お客様製品の省エネ化に貢献
● 滑らかな動き
低コギング設計により、駆動部の滑らかな動きに貢献
性能表
| 瞬時最大トルク | 2.1Nm（最大5秒） |
| 定格電圧 | 48V |
| 定格出力 | 500W |
| 定格トルク | 0.9Nm |
| 定格回転数 | 5,300r/min |
| 使用電圧 | 15-55V |
| ステータ外径 | Φ75.0mm |
| ロータ中空径 | Φ35.0mm |
| ステータ長さ | 32.0mm |
| ロータ長さ | 18.4mm |
| 重量 | 0.36kg |
| 絶縁抵抗 | AC 500V 1分間（リード線₋積層コア間） |
| 絶縁耐圧 | 10MΩ以上（DC500V） |
| 国際規格 （適合する指令） |
CE（RoHS） |
定格出力、定格トルク、定格回転数は搭載する筐体の放熱性によって変化します。

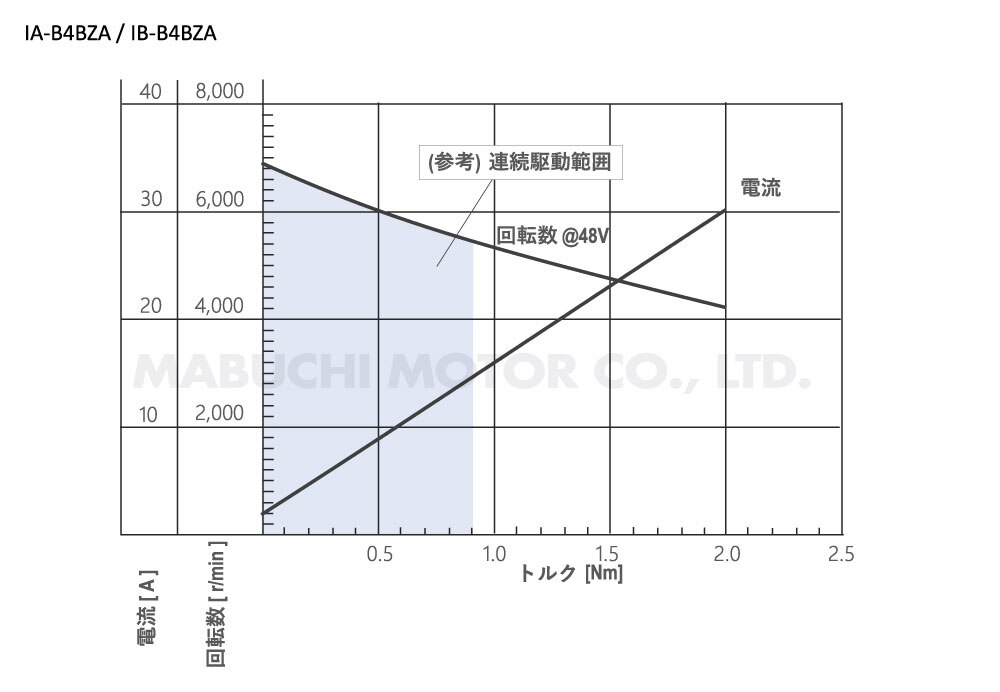

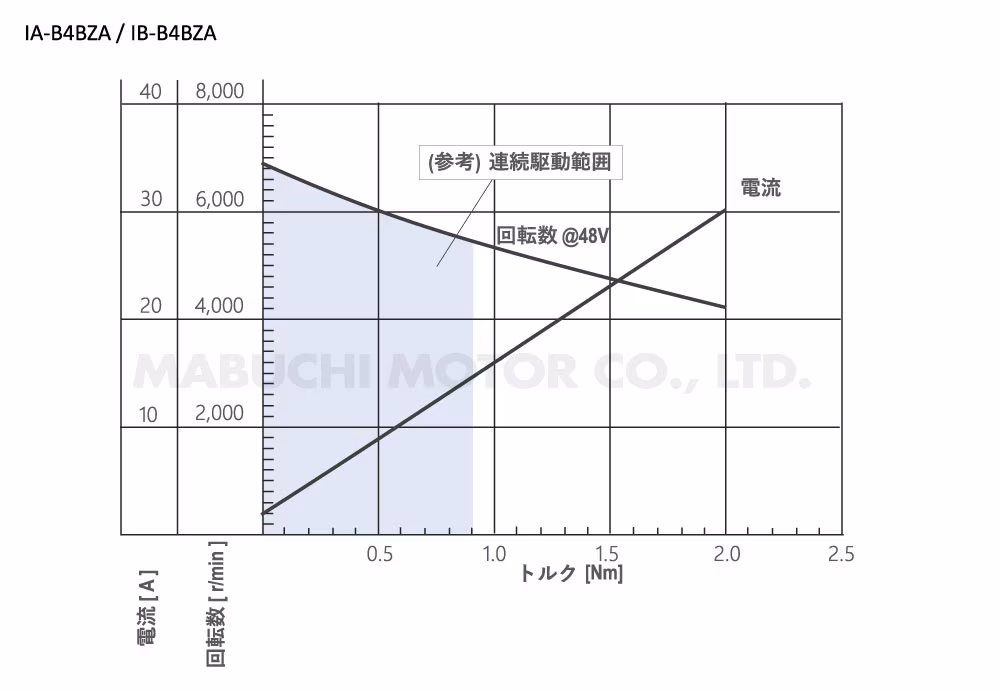

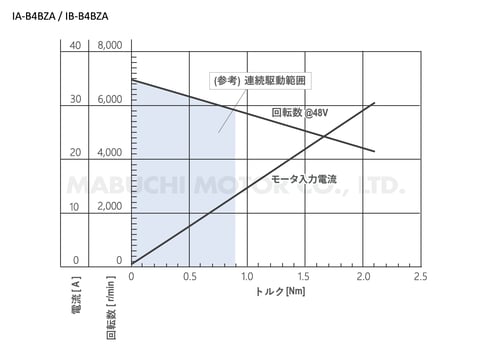

性能線図

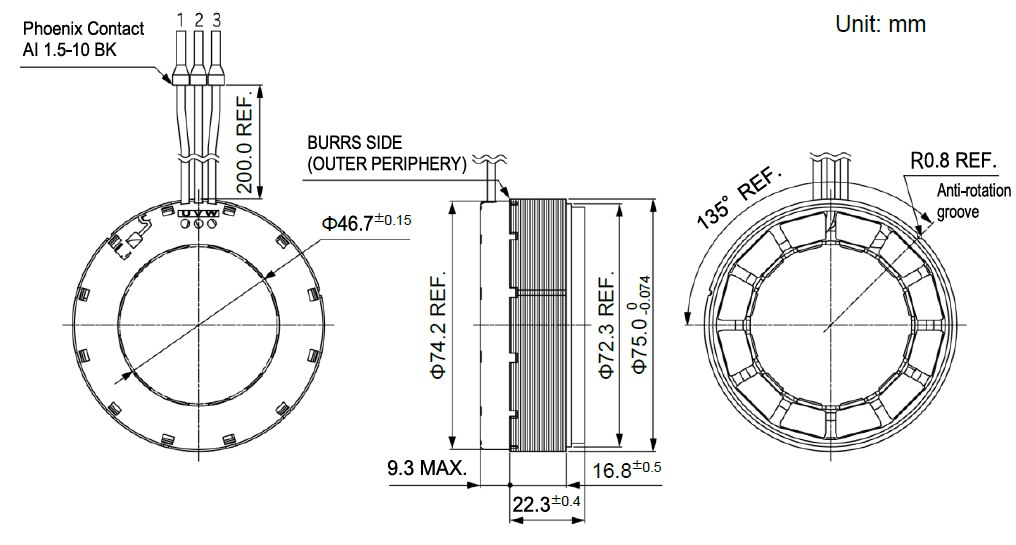

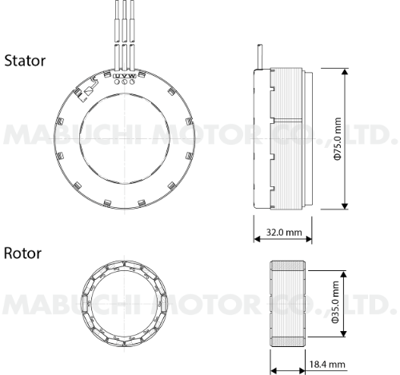

ステータ外観図

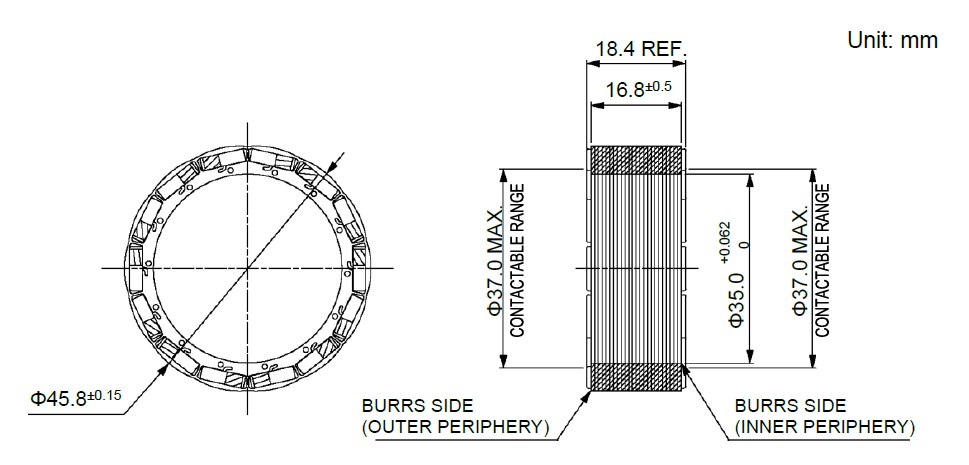

ロータ外観図
