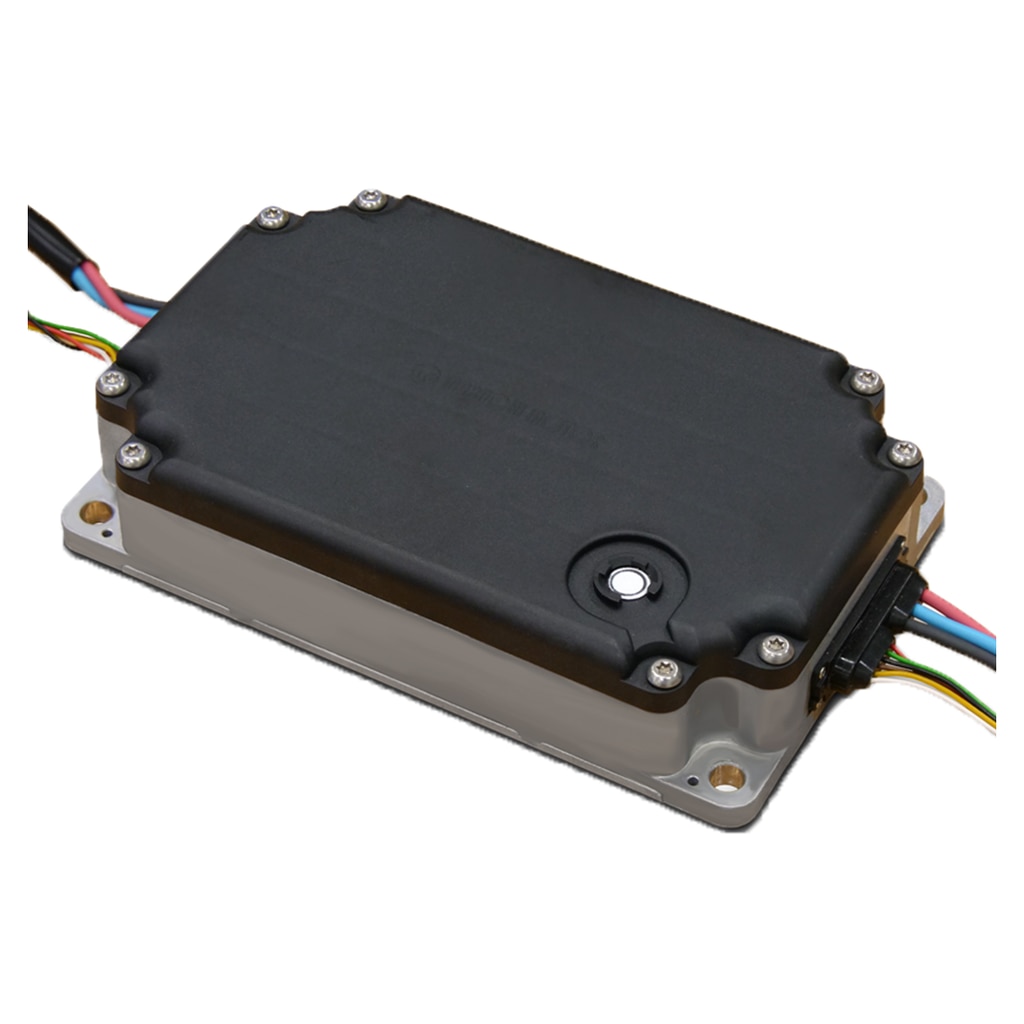

コントローラ DS/DRシリーズ
当社のブラシレスモータの制御に最適化したコントローラをご用意しています。
小型、低電気ノイズ（低EMI）でモータの特性を最大限引き出します。
製品ラインナップ
DS-34EC1-IS311 (IS-74用)
DS-34EC1-L1300 (MS-74用)
DS-34EC1-IS221 (IS-94 / MS94用)
DR-40FC1-R111A (IR-94 / MR-94用)
DR-40FC3-R111A (IR-94 / MR-94用)
DR-40FC1-L2700 (IR-74用)
※開発中
DS-60FC1-L2500 (IS-B5BZA用)
※開発中
DS-60FC3-L2500 (IS-B5BZA用)
※開発中
性能表
| DS-34EC1-IS311 | DS-34EC1-L1300 | DS-34EC1-IS221 | |
| 対応機種 | IS-74 | MS-74 | IS-94 / MS-94 |
| センサ方式 | ホールセンサ | ホールセンサ | ホールセンサ |
| 電源電圧仕様 |
DC 24-36V（バッテリ） |
DC 24-36V（バッテリ） |
DC 24-36V（バッテリ） |
| 定格出力電流 | 9.0 Arms | 6.6 Arms | 9.0 Arms |
| 最大出力電流 | 29.0 Apeak | 20.0 Apeak | 37.0 Apeak |
| 駆動方式 | 正弦波駆動 進角制御 | 正弦波駆動 進角制御 | 正弦波駆動 進角制御 |
| 搭載制御機能 | 速度制御 | 速度制御 | 速度制御 |
| 回転速度指令範囲 | 100-4,000r/min | 60-3,000r/min | 60-3,000r/min |
| インターフェース | CAN通信（終端抵抗：切替可） | CAN通信（終端抵抗：切替可） | CAN通信（終端抵抗：切替可） |
| サイズ | 116mm × 88mm × 29mm | 116mm × 88mm × 29mm | 116mm × 88mm × 29mm |
| 重量 | 0.22kg | 0.22kg | 0.22kg |
| 防水対応 | IPX4 （専用の防水コネクタを使用してください） |
IPX4 （専用の防水コネクタを使用してください） |
IPX4 （専用の防水コネクタを使用してください） |
| 低放射ノイズ | CISPR32 class B 準拠 EN55011 class B 準拠 |
CISPR32 class B 準拠 EN55011 class B 準拠 |
CISPR32 class B 準拠 EN55011 class B 準拠 |
| 絶縁耐圧 | AC 500V 1分間（電源入力端子-ケース間） | AC 500V 1分間（電源入力端子-ケース間） | AC 500V 1分間（電源入力端子-ケース間） |
| 絶縁抵抗 | 10MΩ以上（DC 500V） | 10MΩ以上（DC 500V） | 10MΩ以上（DC 500V） |
| DR-40FC1-R111A | DR-40FC3-R111A | DR-40FC1-L2700 ※開発中のため参考数値 |
|
| 対応機種 | IR-94 / MR-94 | IR-94 / MR-94 | IR-74 |
| センサ方式 | レゾルバセンサ | レゾルバセンサ | レゾルバセンサ |
| 電源電圧仕様 | DC 24-48V（バッテリ） 入力電圧範囲：DC 17-60V |
DC 24-48V（バッテリ） 入力電圧範囲：DC 17-60V |
DC 24-48V（バッテリ） 入力電圧範囲：DC 17-60V |
| 定格出力電流 | 11.5 Arms | 11.5 Arms | 9.0 Arms |
| 最大出力電流 | 37.0 Apeak | 37.0 Apeak | 29.0 Apeak |
| 駆動方式 | ベクトル制御 | ベクトル制御 | ベクトル制御 |
| 搭載制御機能 |
速度制御 |
速度制御 （準備中：トルク制御、位置制御） |
速度制御 （準備中：トルク制御、位置制御） |
| 回転速度指令範囲 | 0-4,000r/min | 0-4,000r/min | 0-4,000r/min |
| インターフェース | CAN通信（終端抵抗：無） | CAN通信（終端抵抗：有） | CAN通信（終端抵抗：無） |
| サイズ | 116mm × 88mm × 29mm | 116mm × 88mm × 29mm | 116mm × 88mm × 29mm |
| 重量 | 0.22kg | 0.22kg | 0.22kg |
| 防水対応 | IPX4 （専用の防水コネクタを使用してください） |
IPX4 （専用の防水コネクタを使用してください） |
IPX4 （専用の防水コネクタを使用してください） |
| 低放射ノイズ | CISPR32 class B 準拠 EN55011 class B 準拠 |
CISPR32 class B 準拠 EN55011 class B 準拠 |
CISPR32 class B 準拠 |
| 絶縁耐圧 | AC 500V 1分間（電源入力端子-ケース間） | AC 500V 1分間（電源入力端子-ケース間） | AC 500V 1分間（電源入力端子-ケース間） |
| 絶縁抵抗 | 10MΩ以上（DC 500V） | 10MΩ以上（DC 500V） | 10MΩ以上（DC 500V） |
|
DS-60FC1-L2500 |
DS-60FC3-L2500 |
||
| 対応機種 | IS-B5BZA | IS-B5BZA | |
| センサ方式 |
ホールセンサ |
ホールセンサ |
|
| 電源電圧仕様 |
DC 24-48V（バッテリ） |
DC 24-48V（バッテリ） 入力電圧範囲：DC 17-60V |
|
| 定格出力電流 | 14.0 Arms | 14.0 Arms | |
| 最大出力電流 | 34.1 Apeak | 34.1 Apeak | |
| 駆動方式 | ベクトル制御 | ベクトル制御 | |
| 搭載制御機能 | 速度制御 | 速度制御 | |
| 回転速度指令範囲 | 100-5,000r/min | 100-5,000r/min | |
| インターフェース | CAN通信（終端抵抗：無） | CAN通信（終端抵抗：有） | |
| サイズ | 155mm × 98mm × 35mm | 155mm × 98mm × 35mm | |
| 重量 | 0.7kg | 0.7kg | |
| 防水対応 | IPX4 （専用の防水コネクタを使用してください） |
IPX4 （専用の防水コネクタを使用してください） |
|
| 低放射ノイズ | CISPR32 class B 準拠 EN55011 class B 準拠 |
CISPR32 class B 準拠 EN55011 class B 準拠 |
|
| 絶縁耐圧 | AC 500V 1分間（電源入力端子-ケース間） | AC 500V 1分間（電源入力端子-ケース間） | |
| 絶縁抵抗 | 10MΩ以上（DC 500V） | 10MΩ以上（DC 500V） |
コントローラを含む各ブラシレスモータ製品のシステム構成はカタログでご確認いただけます。
