製品の特長
外径42mmのギヤヘッドを内蔵したPM型ステッピングモータです。
漏洩磁束対策を施しているため、磁気センサの近傍でも安心して使用可能です。
性能表
| 駆動方式 | バイポーラ |
| 減速比 | 2.5 |
| 巻線抵抗 | 6.5Ω |
| ステップ角 | 3° |
| ステップ数 | 120 |
| 絶縁抵抗 | 100MΩ min.（DC 500V） |
| 絶縁耐圧 | AC 500V（50Hz, 1min） |
| 巻線種 | class E |
| サイズ | Φ42×25.9mm |
| 重量 | 110g |

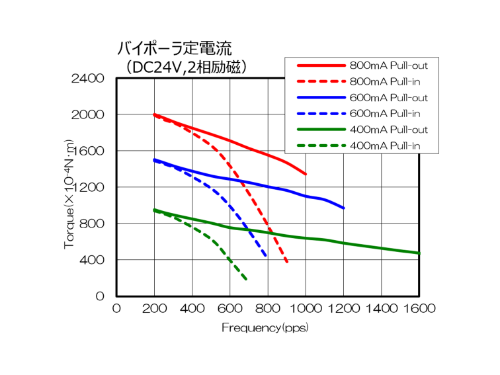

性能線図

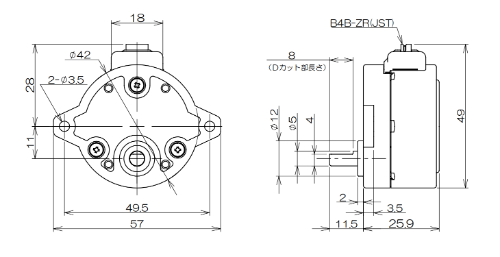

外形図
