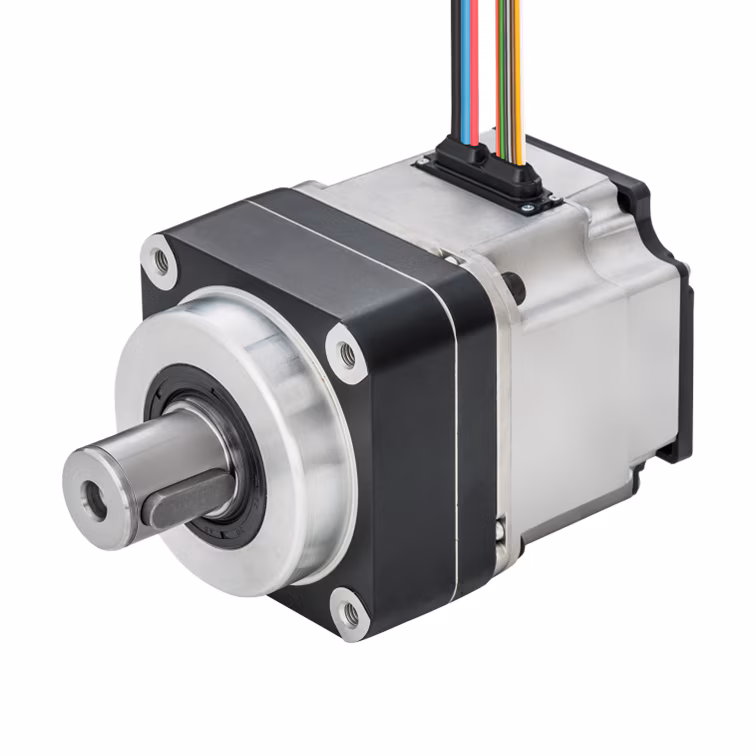

MR-94BZA
製品の特長
●コンパクト＆高トルク
小型・軽量と高トルクを両立した薄型モータ設計により、筐体内の設計自由度の向上に貢献
●精密な回転制御
角度分解能15bitのレゾルバセンサにより、0-4,000r/minの範囲で回転ムラの少ない精密な制御が可能
●優れた耐環境性
防水保証IPX4に加え、当社独自の製造技術により熱、油、埃、振動に強いセンサを実現し、厳しい環境でも使用可能
●減速機付ユニットタイプ
減速比10遊星ギヤ付
性能表
| 瞬時最大出力 | 320W（最大10秒） |
| 瞬時最大トルク | 17.2Nm（最大10秒） |
| 定格電圧 | 24V |
| 定格出力 | 180W |
| 定格トルク | 8.6Nm |
| 定格回転数 | 200r/min |
| 使用電圧 | 17-60V |
| サイズ | 85.0mm×85.0mm×長さ:104.5mm |
| 重量 | 2.5kg |
| 減速比 | 10.33 |
| 許容ラジアル 耐荷重 |
700N |
| 許容負荷 イナーシャ |
0.6kg・m2以下（適用加速レート:200r/min/s） |
| 絶縁耐圧 | AC 500V 1分間（端子₋ケース間） |
| 絶縁抵抗 | 10MΩ以上（DC500V） |
| 防水性能 | IPX4（専用の防水コネクタを使用してください） |
| 角度センサ | 電流検出型レゾルバ |
外観図

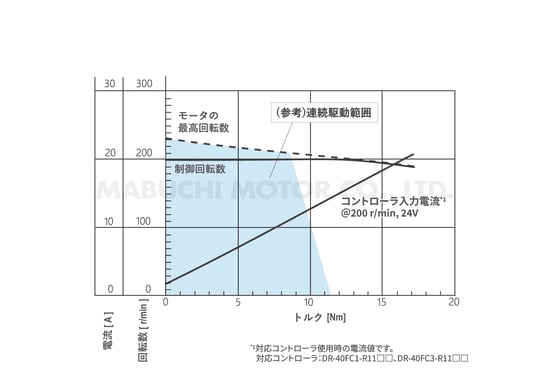

性能線図
ダウンロード
取扱説明書や3D CADファイルをご要望の方はボタンをクリックの上、各項目をご入力いただきダウンロードをお願いいたします。
