IA-C5BZA
/IB-C5BZA
製品の特長
●幅広い用途に対応
フレームレス構造により、お客様の製品の形状・構造・サイズなどに合わせて自由度の高い設計ができ、幅広い用途で活用可能
●小型・軽量化に貢献
そのままビルトイン可能な設計により、お客様の製品のより一層の小型・軽量化に貢献
●省エネ
長時間使用時でもエネルギーロスが少ない高効率磁気回路設計により、お客様製品の省エネ化に貢献
●滑らかな動き
低コギング設計により、駆動部の滑らかな動きに貢献
性能表
| 瞬時最大トルク | 5.0Nm（最大5秒） |
| 定格電圧 | 48V |
| 定格出力 | 650W |
| 定格トルク | 1.3Nm |
| 定格回転数 | 4,800r/min |
| 使用電圧 | 15-55V |
| ステータ外径 | Φ90.0mm |
| ロータ中空径 | Φ48.0mm |
| ステータ長さ | 39.65mm |
| ロータ長さ | 22.9mm |
| 重量 | 0.6kg |
| 絶縁耐圧 | AC 500V 1分間（リード線₋積層コア間） |
| 絶縁抵抗 | 10MΩ以上（DC500V） |
| 国際規格 （適合する指令） |
CE（RoHS） |

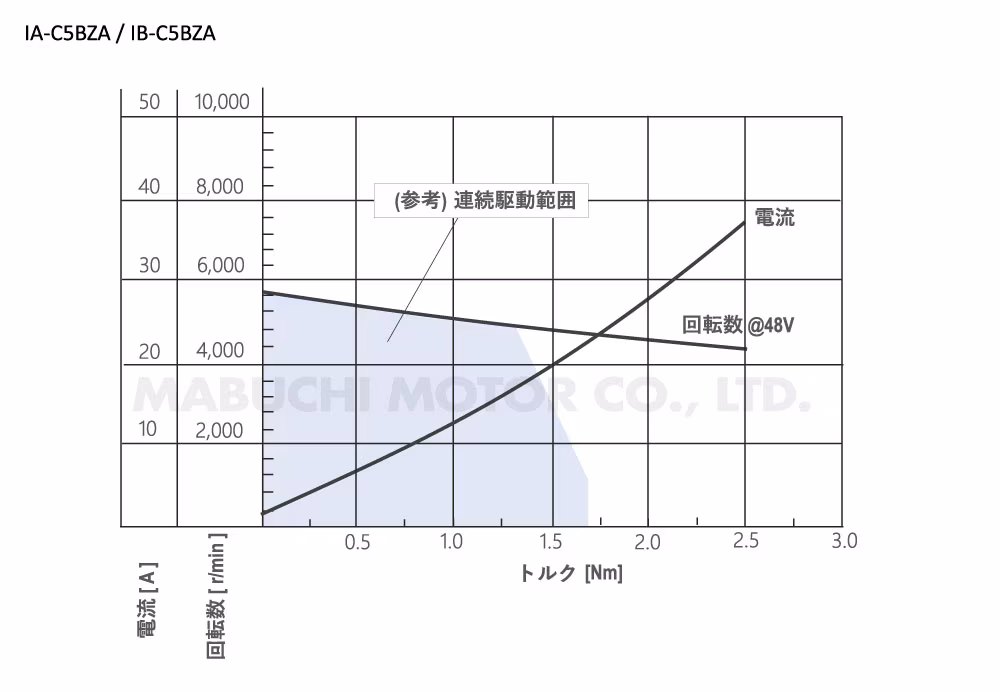

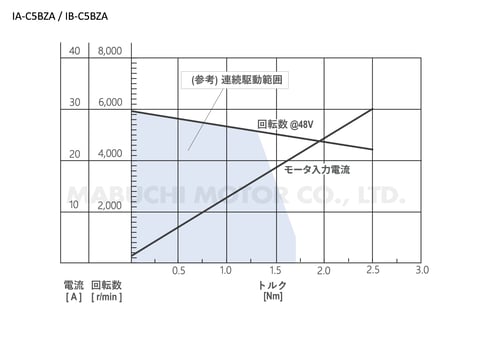

性能線図
ステータ外観図
ロータ外観図
ダウンロード
取扱説明書や3D CADファイルをご要望の方はボタンをクリックの上、各項目をご入力いただきダウンロードをお願いいたします。
