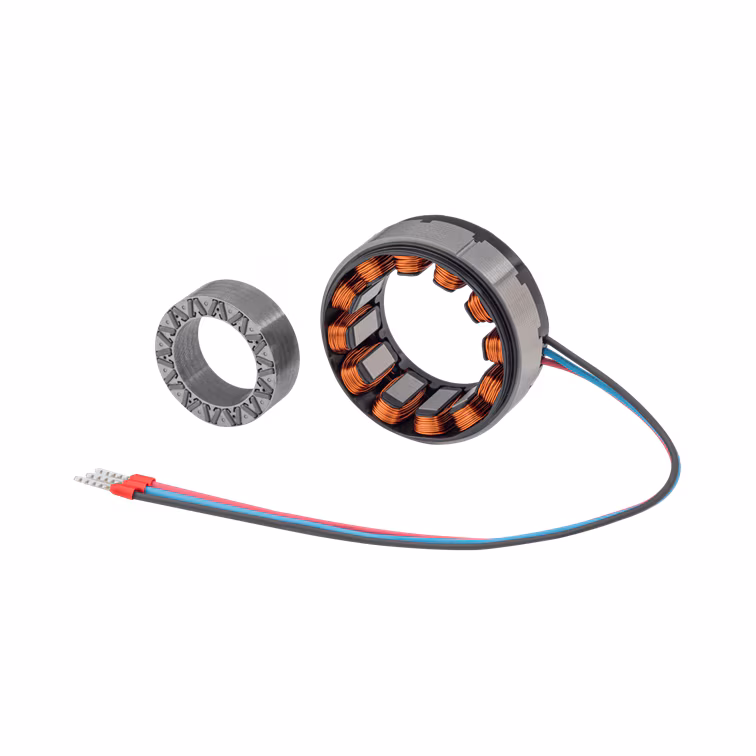

IA-A3BZA
/IB-A3BZA

製品の特長

●幅広い用途に対応

フレームレス構造により、お客様の製品の形状・構造・サイズなどに合わせて自由度の高い設計ができ、幅広い用途で活用可能

●小型・軽量化に貢献

そのままビルトイン可能な設計により、お客様の製品のより一層の小型・軽量化に貢献

●省エネ

長時間使用時でもエネルギーロスが少ない高効率磁気回路設計により、お客様製品の省エネ化に貢献

●滑らかな動き

低コギング設計により、駆動部の滑らかな動きに貢献

性能表

瞬時最大トルク	0.9Nm（最大5秒）
定格電圧	48V
定格出力	200W
定格トルク	0.42Nm
定格回転数	4,600r/min
使用電圧	15-55V
ステータ外径	Φ60.0mm
ロータ中空径	Φ26.0mm
ステータ長さ	25.0mm
ロータ長さ	14.2mm
重量	0.19kg
絶縁耐圧	AC 500V 1分間（リード線₋積層コア間）
絶縁抵抗	10MΩ以上（DC500V）
国際規格（適合する指令）	CE（RoHS）

定格出力、定格トルク、定格回転数は搭載する筐体の放熱性によって変化します。

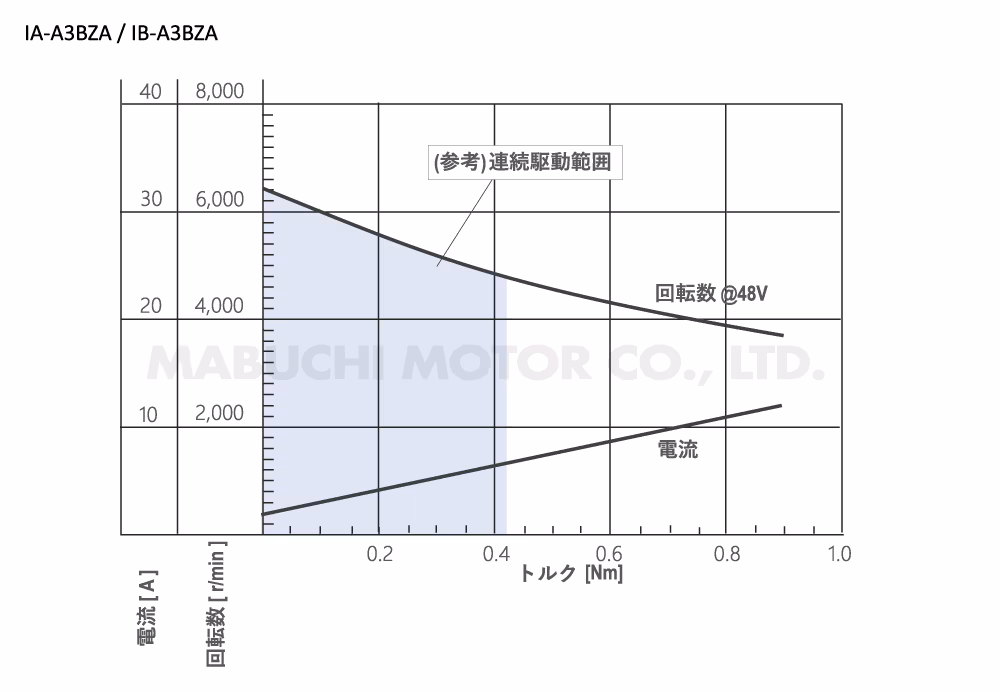

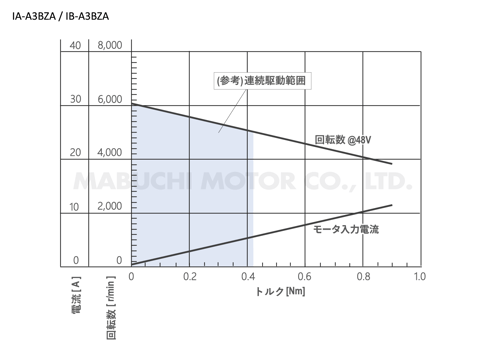

性能線図

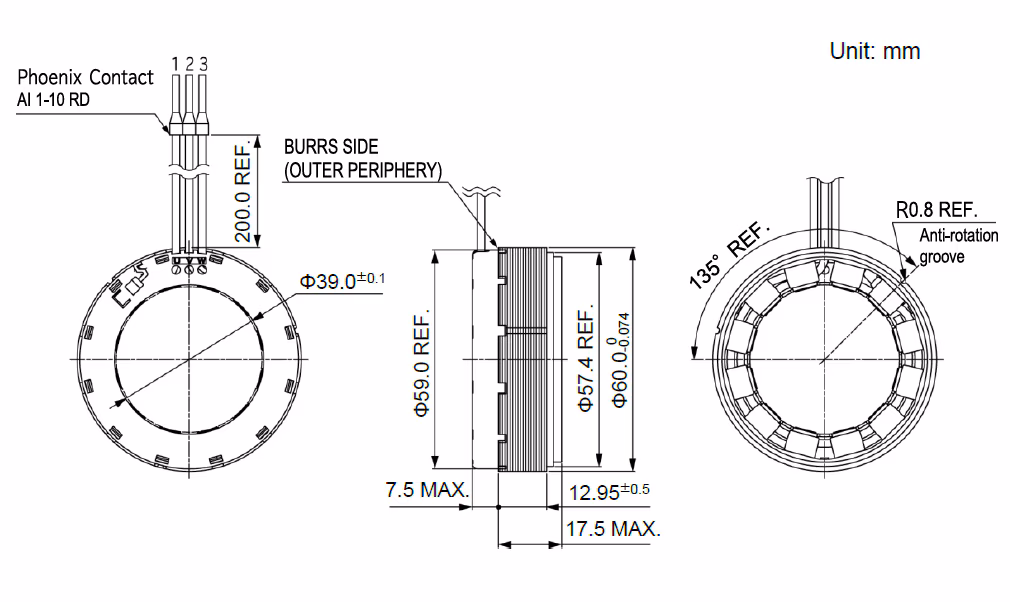

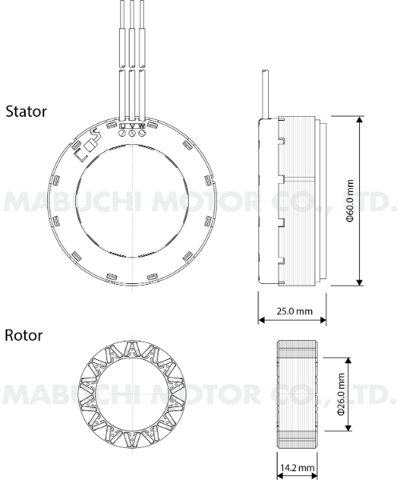

ステータ外観図

ロータ外観図

ダウンロード

取扱説明書

取扱説明書や3D CADファイルをご要望の方はボタンをクリックの上、各項目をご入力いただきダウンロードをお願いいたします。
