製品の特長
外径42mmの標準的なPM型ステッピングモータです。
小型高トルク、長寿命に加え、オープンループ制御で位置決めが可能です。
性能表
| 駆動方式 | バイポーラ / ユニポーラ |
| 巻線抵抗 | 5Ω |
| ステップ角 | 7.5° |
| ステップ数 | 48 |
| 絶縁抵抗 | 100MΩ min.（DC 500V） |
| 絶縁耐圧 | AC 500V（50Hz, 1min） |
| 巻線種 | class E |
| サイズ | Φ42×16mm |
| 重量 | 85g |
性能線図

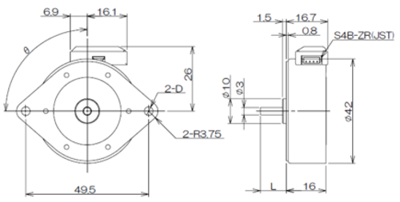

外形図
